5.1 Das Relief-Modul in CityGML

Im CityGML-Standard wird das Geländemodell durch Objekte im Modul Relief abgebildet. Ein ReliefFeature-Element besteht aus einer oder mehreren Komponenten vom Typ Relief-Component. Als Komponenten kommen verschiedene Arten der Reliefmodellierung in Betracht, die auch miteinander kombiniert werden können.

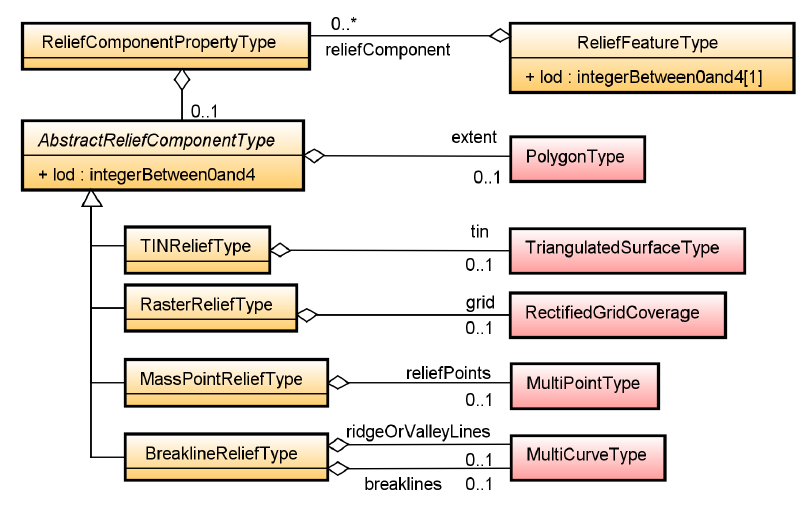

Ein Relief-Feature besteht aus einer oder mehreren Komponenten, die auf unterschiedlichen Datenquellen beruhen können.

5.2 Praxisbeispiel:

Aufbau eines Reliefmodells aus einem Digitalen Höhenmodell

Grundlage: Digitales Geländemodell, ein DGM 1 steht unter Open Data.NRW im xyz-Format zur Verfügung

Verwendete Software:

• ESRI ArcGIS Desktop für Datenverwaltung in einer File Geodatabase
• ESRI ArcGIS ModelBuilder für die serielle Verarbeitung von mehreren Datensätzen
• ESRI ArcGIS Extension 3D Analyst für die Konvertierung der ASCII Daten (xyz) in eine 3D Multipoint Feature Class
• SafeSoftware FME, ein Spatial ETL Tool, für die Erzeugung eines Triangulated Irregular Network (TIN) sowie die Erzeugung der CityGML-Datei mit einem TINRelief

Hier ein Beispiel für ein Relief Feature in CityGML: Relief_Dorf.zip
